管夾閥

1、應用場合
在涉及磨損性或腐蝕性漿料，粉狀物或粒狀物的關閉或控制操作時，管夾閥是最佳的選擇方案之一。

2、技術參數
尺寸范圍：DN20、40、50等
溫度范圍：0-80℃
公稱壓力：0.6MPa
關 閉 件：彈性膠管
執行標準：
設計與制造標準 GB/T 12239
試驗與檢驗 JB/T9092
結構長度 GB/T 12221
法蘭標準 GB/T 9119，1.0MPa

3、性能特點

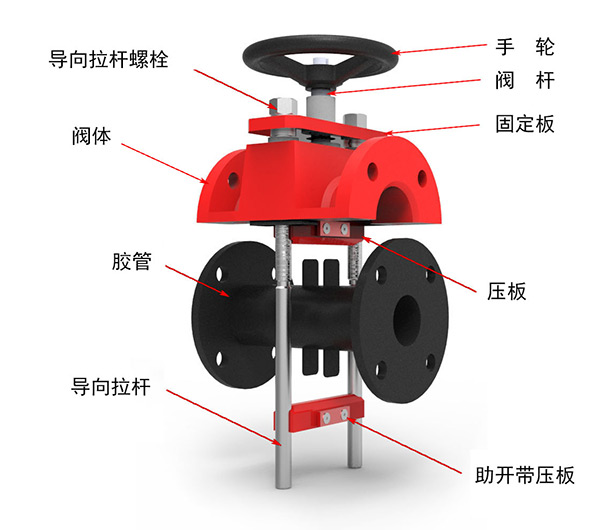

模塊化設計的閥門主要有三部分：彈性膠管、閥體和執行機構。閥套是和工藝介質接觸的唯一部件。
3.1 可實現100%氣泡級密封，保證下游絕對零泄漏。
3.2 雙向全通徑流道，減小壓降，降低磨損，延長使用壽命。
3.3 閥套中心線閉合，線性控制曲線。
3.4 自動清潔，不會卡住或堵塞。
3.5 完全免維護設計。
3.6 無金屬部件與料漿直接接觸。
3.7 模塊化設計的膠管結構，方便使用者自行更換。

4、工作原理
安生系列管夾閥的工作原理很簡單。在開啟位置，閥門形成一個沒有流體阻力的通道，這樣使閥門成為管道的一部分。在關閉位置，兩個壓緊板在中心位置夾緊膠管。

5、法蘭連接尺寸

6、閥門材料
